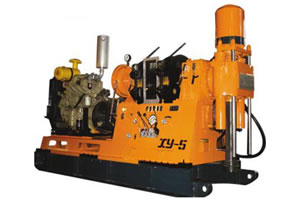

Taladro de núcleo XY-5 |
Motor |
Nombre |
Motor eléctrico |
Modelo del motor diesel |
Tipo |
Y225M-4B35 |
R4105 IZLD |
Potencia (Kw) |
45 |
66 |
Velocidad (r/min) |
1480 |
1500 |
Capacidad de perforación |
Barra de perforación Φ50 |
Profundidad de perforación <1600 m |
Cabezal giratorio |
Velocidad del eje (r/min) |
Sentido horario: 41-1071 |
Sentido antihorario: 46,144 |
Par de torsión de producción máx. del eje (Nm) |
5200 (6r/min) |
Diámetro del eje (mm) |
93 |
Ángulo circumvolvente |
0-360º |
Capacidad de aumento (KN) |
Índice:140 |
Habilidad de presurización (KN) |
Índice: 96 |
Habilidad de presurización (KN) |
600 |
Sistema hidráulico |
Tipo |
Tipo planetario |
Fuerza de elevación de cuerda simple (KN) |
Max 55 |
Velocidad de elevación de cuerda simple (m/s) |
0.76-3.85 |
Diámetro del rodillo (mm) |
295 |
Diámetro del cable de acero (mm) |
18.5 |
Freno de agua |
Velocidad de trabajo (rpm) |
700-1800 |
Velocidad de equilibrio de cuerda simple (m/s) |
3-8 |
Carga de equilibrio de cuerda simple (KN) |
50 |
Sistema hidráulico |
Tipo de bomba de aceite |
CBTL-E430/E410-AFPL |
Desplazamiento (ml/r) |
30+10 |
Presión del sistema (MPa) |
10 |
Recorrido del cilindro de aceite móvil (mm) |
500 |
Dimensiones (L*W*H) (mm) |
3231*1150*1960 (Incluyendo el motor) |
3260*1115*1960 (incluyendo el motor diesel) |
Peso (Kg) |
3500 |
